VC 3600/30
DNS
DNS
特点
| 直连主轴 | 线轨 | 滚珠丝杠 |
 |  |  |
| H | XYZ | XYZ |
机型变化
| 3200 |
| 类别 | 项目 | 规格 |
| 进给 | X轴行程[mm] | 520 |
| Y轴行程[mm] | 360 | |
| Z轴行程[mm] | 350 | |
| 快移速度(X)[m/min] | 48 | |
| 快移速度(Y)[m/min] | 48 | |
| 快移速度(Z)[m/min] | 56 | |
| 工作台 | 工作台承重[kg] | 200 |
| 工作台大小[mm] | 650×375 | |
| 范畴 | 数控品牌 | 发那科 DNS |
| 数控系统 | DOOSAN Fanuc i Plus/DOOSAN CNC D300 | |
| 产地 | 韩国 |
铣削主轴 1(H1)
| 主轴名 | 铣削主轴锥度 | 7:24锥度30 | 7:24锥度30 | 铣削主轴转速[rpm] | 12000 | 18000 | 铣削主轴功率[kW] | 3.7(连续)!13(S3_15%) | 1.1(连续)!3.7(S2_5min) | 铣削主轴扭矩[Nm] | 82.7 | 11.8 | 传动 | 直连主轴 | 直连主轴 |
刀库 1
| 刀柄锥度 | 7:24锥度30 | 7:24锥度30 | 刀库数量[ea] | 14 21 | 24 | 刀具直径[mm] | 80(A)!150(B) | 60(A)!130(B) | 刀具长度[mm] | 200 | 200 | 刀具重量[kg] | 2.8 | 2.8 | 换刀时间(刀对刀)[s] | 1.6 | 1.1 | 换刀时间(切对切)[s] | 2.6 | 2.8 |
*A: 最大刀具直径（带相邻刀具）*B: 最大刀具直径（不带相邻刀具）, C: 最大刀具直径（单点）
导轨
| 轴 | X | Y | Z |
| 导轨 | 滚柱线轨/线轨 | 滚柱线轨/线轨 | 滚柱线轨/线轨 |
| 数量 | 2 | 2 | 2 |
直线轴驱动
| 轴 | X | Y | Z |
| 驱动 | 滚珠丝杠 | 滚珠丝杠 | 滚珠丝杠 |
| 数量 | 1 | 1 | 1 |
第三方产品
| 产品 | 描述 |
 主轴中心出水 | 20Bar 30Bar 70Bar |
 BK Micro | 刀具破损检测（刀库） |
 OMP60(雷尼绍) | 工件测量(光学) |
 RMP60(雷尼绍) | 工件测量(无线) |
 TS27R(雷尼绍) | 刀具直径测量 刀具长度测量 |
 LTS(雷尼绍) | 刀具长度测量 |
 NC4(雷尼绍) | 刀具直径测量 刀具长度测量 |

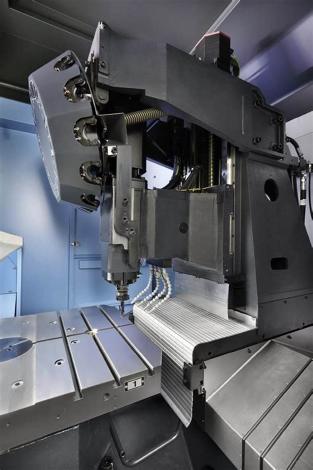

照片库
不对印刷错误或数据错误负责。实际产品外观可能有所不同。
更新日期: 2025-03-28 11:55:48 更新
